USB measurement technology

PC-basierter 16-Kanal-Logik-Analysator mit einer maximalen digitalen Abhilfe von 500 MSa/s und einer analogen Abhilfe von 50 MS/s (12 Bit, 5 MHz analoge Bandbreite). Unbegrenzte Speichertiefe durch den PC-Speicher. Das Logic Pro 16 ist ein professioneller Logikanalysator mit einer durchdacht und benutzerfreundlichen PC-Software, die digitale Messung sehr lustig macht. Einfach über USB einstecken und gehen. Die digitale Erfassungsrate beträgt 500 MSa/s auf jedem Kanal. Durch das Streaming und die USB 3-Schnittstelle zum PC ist die Speichertiefe unbegrenzt. Die Logiken zeigen auch analoge Signale, da alle digitalen Kanäle gleichzeitig mit dem A/D-Wandler erfasst werden. Die analoge Erfassung ist mit 50 MS/s langsamer als die digitale Aufnahme, aber sie bietet eine hohe Auflösung von 12 Bits einen Einblick in das analoge Signalverhalten. Die Bandbreite der analogen Erfassung ist 5 MHz (-3db). Aber das Signal ist an dieser Stelle bereits abgeschwächt. Der Salesae-Logik-Analysator ist wegen der Handtaschengröße perfekt für den mobilen Einsatz.     Logic 8 Logic Pro 8 Logic Pro16 Eingänge                   Analog und Digital     8 8 16         Digitale Erfassung               Maximale Abtastrate 100MS/s 500MS/s 500MS/s Maximale digitales Signal 25MHz 100MHz 100MHz Unterstützte Logik-Levels 1.8V - 5.5V 1.2V - 5.5V 1.2V - 5.5V High-Pegel 0,6V low / 1,2V high 0,6V / 0,9V / 1.,5V 0,6V / 0,9V / 1.,5V         Analoge Erfassung               Maximale Sample-Rate 10 MS/s 50 MS/s 50 MS/s Bandbreite 1 MHz 5 MHz 5 MHz Auflösung 10 Bits 12 Bits 12 Bits Eingangsspannung 0 V to 5 V -10 V to 10 V -10 V to 10 V USB - TYP  2.0 3.0 3.0   Lieferumfang: Logic Analysator 2x4 Prüfleitung pro Port 8x Test-Clip pro Port USB-Kabel Tragetasche

15 x USB 3.2 ports for USB 2 and USB 3 devices 1 x USB 3.2 host ports to connect to a computer Input/Output Connectors: 16 x USB Type-A Input Voltage: 12Vdc Input Current: 15A Input Connection: 4-pin DIN Output Voltage: 5.2V Output Current: 2.1A Max per Port Output Power: 10W Max per Port Output Power (Total): 163.8W Maximum Power Supply: Output Voltage: 5.2V Input Voltage: 100-250Vdc Input Current: 2.5A @ 115 Vac Input Frequency: 50-60Hz Input Connector: C14 Output Voltage: 12Vdc Output Current: 15A Output Power: 180W Output Connector: 4-pin DIN Ambient Operating Temperature Range: 0 ~ 35°C Relative humidity: 5% to 95% non-condensing Scalability:https://downloads.cambrionix.com/documentation/en/Technical-note-endpoint.pdf

Saleae Logic Analyzer Digital Probe Kit

DatenDank seiner fortschrittlichen internen Architektur ist der TS3-C10 der weltweit schnellste Thunderbolt-zu-USB-Hub und bietet einen bis zu 10-fachen Geschwindigkeitsschub im Vergleich zu Standard-Hubs, die USB als Host-Schnittstelle verwenden.AufladenUSB Typ-C Lademodi (bis zu 3A/15W) und die Möglichkeit, jeden Anschluss zu steuern und zu überwachen.APIUnsere plattformübergreifende API bietet volle Kontrolle über das Produkt und die Möglichkeit, USB- und batteriebezogene Informationen vom angeschlossenen Gerät abzurufen.LiveViewerEine Mac/Win/Linux-Anwendung, die als GUI für die API dient. Alles, was Sie mit der API tun können, können Sie auch mit LiveViewer tun und umgekehrt. Es kann als Evaluierungstool für die API oder als voll funktionsfähige Steuerungs-/Überwachungsanwendung für das TS3-C10 verwendet werden.Kommandozeilen-SchnittstelleVerbinden Sie sich einfach über die Terminalschnittstelle und geben Sie an der Eingabeaufforderung "help" ein, um eine Liste der Befehle zu erhalten.SkalierbarkeitBei Verwendung von USB2.0-Geräten können Sie Ihr TS3-C10-System auf 30 Downstream-Ports skalieren, ohne dass es zu nennenswerten Datenengpässen kommt. Dies ist dank der verfügbaren Bandbreite über die Thunderbolt 3-Schnittstelle möglich.MontageVESA-Befestigungspunkte an der Unterseite ermöglichen mehrere Montageoptionen. EU Type-F Stecker

- 16× USB-C-Ports zum gleichzeitigen Laden & Synchronisieren - Thunderbolt™ 5 Host-Port (80 Gbps Upstream, 10 Gbps USB-Datenrate) - Ladeleistung pro Port bis 60 W, max. 3 A (BC 1.2, PD 3.0) - Gesamtleistung 300 W - Sync & Charge gleichzeitig, portweise steuerbar - Intelligente Ladeprofile: 0.9 A / 1.5 A / 3 A - Automatische Geräteerkennung & LED-Statusanzeigen - Lüftergekühlt mit temperaturgesteuerter Regelung - Abmessungen: 306 × 124 × 30 mm - Gewicht: ca. 1.2 kg - Stahlausführung, Desktop-Formfaktor - Kompatibel mit Windows, macOS, Linux inkl. API, CLI & Cambrionix Connect

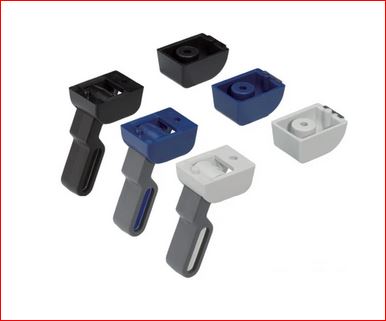

Description Pack of 4 desktop feet for our ThunderSync3-16 hub. Complete with fitting screws. Specs & Details Double shot injection molded tilt stand with soft and well-designed rounded shape. Non-slip design with elastomer (TPE) part. Max load : 7kg 1 set including front feet x 2 + rear feet x 2.

Der Cambrionix ThunderSync3-16 (TS3-16) wurde entwickelt, um Hochgeschwindigkeitsdatenübertragungen zu USB3-kompatiblen Geräten zu ermöglichen, ohne durch Endpunktgrenzen eingeschränkt zu werden.Durch die Verwendung einer Upstream-ThunderboltTM 3-Schnittstelle ist der TS3-16 in der Lage, an allen 16 Ports bis zu 5 Gbit/s zu liefern. Dank seiner ThunderboltTM -Schnittstelle ist das TS3-16 in der Lage, die Endpunktbegrenzung zu umgehen, die normalerweise bei dem Versuch beobachtet wird, mehr als 15 USB3.2-Geräte aufzuzählen und bis zu 96 Geräte von einem einzigen Computer aus aufzuladen und zu synchronisieren, ohne die Endpunktbegrenzung zu erreichen.Das TS3-16 liefert 12 Watt Ladeleistung an jeden seiner 16 Anschlüsse, so dass mobile Geräte sicher und zuverlässig mit der vom Hersteller empfohlenen optimalen Rate (bis zu 2,4 A pro Anschluss) geladen werden können. Die beiden ThunderboltTM 3-Anschlüsse auf der Rückseite liefern jeweils 15 Watt.Wenn ein lokaler (Host-)Computer angeschlossen ist, kann der Host den Betrieb jedes einzelnen Anschlusses mit der von Cambrionix bereitgestellten Software steuern.Der Ladevorgang und die Synchronisation der Geräte können über die LiveViewer App von Cambrionix, die Anwendungsprogrammierschnittstelle (API) oder die Befehlszeilenschnittstelle (CLI) überwacht werden. Die TS3-16-Firmware kann auch aktualisiert werden, um neue Ladeprofile hinzuzufügen und sicherzustellen, dass der TS3-16 die neuesten Geräte laden kann. Weitere Informationen zu unserer Software finden Sie weiter unten.Was im Lieferumfang enthalten istDie folgenden Teile werden für die Verwendung des TS3-16 benötigt und sind im Lieferumfang enthalten:Das TS3-16 Gerät Einbausatz für die Rackmontage

16 x USB 3.2 ports for USB 2 and USB 3 devices 2 x Thunderbolt 3 host ports – one for connecting to a computer and one for daisy chaining other units together Accessories USB - cable Power cable Angle Output Voltage: 5.2V Output Current: 2.4A Max per Port Output Power: 12W Max per Port Output Power (Total): 200W Maximum Ambient Operating Temperature Range: 0 ~ 35°C Relative humidity: 5% to 95% non-condensing

PC based 8 channel logic analyser with a maximum digital sampling rate of 100 MSa/s and parallel analogue sampling with 10 MSa/s (10 bit, 1 MHz analogue bandwidth). Almost unlimited memory depth through the use of PC memory. The Logic 8 is a logic analyser with particularly sophisticated and user-friendly PC software that makes measuring digital signals fun. Simply connect it to your PC via USB and get started. Digital signal acquisition takes place at up to 100 MSa/s on all channels. By streaming the data via the USB 2 connection, the PC memory provides an almost unlimited storage depth. All digital channels are simultaneously recorded via an analogue-digital converter and can therefore be displayed in analogue as well as digital form. At 10 MS/s, the analogue acquisition of the Logic 8 is slower than the digital acquisition, but offers a high 10-bit resolution and therefore a good insight into the analogue signal behaviour. The bandwidth of the analogue acquisition is specified at 1 MHz (-3db), whereby at this frequency the signal is already significantly altered and attenuated in accordance with the bandwidth specification. Due to their size, Saleae's logic analysers are perfect for mobile use and take up very little space on the workbench. The logic analysers from Saleae stand out in particular with their sophisticated and user-friendly operating software. It is very intuitive to use and has all the important features such as serial decoding of various bus systems, simultaneous analogue display of signals, an extremely large memory depth and much more.     Logic 8 Logic Pro 8 Logic Pro16 Inputs               Analog and Digital     8 8 16         Digital Input               Maximum Sample Rate 100MS/s 500MS/s 500MS/s Maximum digital input frequency 25MHz 100MHz 100MHz Supportet Logic Levels 1.8V - 5.5V 1.2V - 5.5V 1.2V - 5.5V Threshold Voltage 0,6V low / 1,2V high 0,6V / 0,9V / 1.,5V 0,6V / 0,9V / 1.,5V         Analog Input               Maximum Sample Rate 10 MS/s 50 MS/s 50 MS/s Bandwidth 1 MHz 5 MHz 5 MHz Resolution 10 Bits 12 Bits 12 Bits Input Voltage Range 0 V to 5 V -10 V to 10 V -10 V to 10 V USB Rev. 2.0 3.0 3.0   Scope of delivery: Logic analyzer 2x4 test line per port 8x test clip per port USB cable carry bag

PC-based 16-channel logic analyser with a maximum digital response of 500 MSa/s and an analogue response of 50 MS/s (12 bit, 5 MHz analogue bandwidth). Unlimited memory depth due to the PC memory. The Logic Pro 16 is a professional logic analyser with sophisticated and user-friendly PC software that makes digital measurement fun. Simply plug in via USB and go. The digital acquisition rate is 500 MSa/s on each channel. Due to the streaming and USB 3 interface to the PC, the memory depth is unlimited. The logics also show analogue signals, as all digital channels are captured simultaneously with the A/D converter. At 50 MS/s, analogue recording is slower than digital recording, but it offers a high resolution of 12 bits, providing an insight into the analogue signal behaviour. The bandwidth of the analogue recording is 5 MHz (-3db). But the signal is already attenuated at this point. The Saleae logic analyser is perfect for mobile use because of its handbag size.     Logic 8 Logic Pro 8 Logic Pro16 Inputs               Analog and Digital     8 8 16         Digital Input               Maximum Sample Rate 100MS/s 500MS/s 500MS/s Maximum digital input frequency 25MHz 100MHz 100MHz Supportet Logic Levels 1.8V - 5.5V 1.2V - 5.5V 1.2V - 5.5V Threshold Voltage 0,6V low / 1,2V high 0,6V / 0,9V / 1.,5V 0,6V / 0,9V / 1.,5V         Analog Input               Maximum Sample Rate 10 MS/s 50 MS/s 50 MS/s Bandwidth 1 MHz 5 MHz 5 MHz Resolution 10 Bits 12 Bits 12 Bits Input Voltage Range 0 V to 5 V -10 V to 10 V -10 V to 10 V USB Rev. 2.0 3.0 3.0 Scope of delivery: Logic analyzer 2x4 test line per port 8x test clip per port USB cable carry bag

ALLDAQ I2C multiplexer, buffer, isolator, level shifter With the I2C multiplexer boxes from ALLDAQ you have numerous possibilities to expand your I2C structures and make them more run-sensitive. I2C Multiplexer: An I2C master channel is generated via USB, which is directly available and additionally addresses an integrated multiplexer module. This I2C bus is then extended to up to 3 additional channels. The multiplexer has 8 switchable I2C addresses, so that other boxes can be used simultaneously and several slaves with identical I2C addresses can be used. I2C Verlängerung: In addition to the conventional I2C bus, the ADQ-I2C modules also offer specially buffered interfaces. Thus, 2 boxes can be used as an extension to cover distances of several 100 meters over a 2-wire twisted pair cable. I2C Isolator: The buffered SCL/SDA lines are capacitively isolated to provide protection against ground loops, for example, if the GND reference of the terminals differs such as when using long cables. I2C Level-Shifter: The internal pull-ups at 5V can be switched off by software. Thus, external pull-ups can also be used to work with other voltage levels

PC based 8 channel logic analyser with a maximum digital sampling rate of 500 MSa/s and parallel analogue sampling at 50 MSa/s (12 bit, 5 MHz analogue bandwidth). Almost unlimited memory depth through the use of PC memory. The Logic Pro 8 is a professional logic analyser with particularly sophisticated and user-friendly PC software that makes measuring digital signals fun. Simply connect it to your PC via USB and get started. Digital signal acquisition takes place at up to 500 MSa/s on all channels. By streaming the data via the USB 3 connection, the PC memory provides an almost unlimited storage depth. All digital channels are simultaneously recorded via an analogue-to-digital converter and can therefore be displayed in analogue as well as digital form. At 50 MS/s, analogue recording in Logic Pro 8 is slower than digital recording, but offers a high 12-bit resolution and therefore a good insight into the analogue signal behaviour. The bandwidth of the analogue acquisition is specified at 5 MHz (-3db), whereby at this frequency the signal is already significantly altered and attenuated in accordance with the bandwidth specification. Due to their size, Saleae's logic analysers are perfect for mobile use and take up very little space on the workbench. The logic analysers from Saleae stand out in particular with their sophisticated and user-friendly operating software. It is very intuitive to use and has all the important features such as serial decoding of various bus systems, simultaneous analogue display of signals, an extremely large memory depth and much more.     Logic 8 Logic Pro 8 Logic Pro16 Inputs               Analog and Digital     8 8 16         Digital Input               Maximum Sample Rate 100MS/s 500MS/s 500MS/s Maximum digital input frequency 25MHz 100MHz 100MHz Supportet Logic Levels 1.8V - 5.5V 1.2V - 5.5V 1.2V - 5.5V Threshold Voltage 0,6V low / 1,2V high 0,6V / 0,9V / 1.,5V 0,6V / 0,9V / 1.,5V         Analog Input               Maximum Sample Rate 10 MS/s 50 MS/s 50 MS/s Bandwidth 1 MHz 5 MHz 5 MHz Resolution 10 Bits 12 Bits 12 Bits Input Voltage Range 0 V to 5 V -10 V to 10 V -10 V to 10 V USB Rev. 2.0 3.0 3.0   Scope of delivery: Logic Analyser 2x4 test leads per port 8x test clip per port USB cable Carrying bag
